Wohnungsstation pro für Flächenheizung
Mit gemischtem Heizkreis
![](/media/indoorclimate/products/panel_heating_and_cooling/content/KIKV_xnet_Wand_Fussbodenheiz_01.jpg)
Kermi x-net Wohnungsstationen pro sorgen für eine hygienische Trinkwassererwärmung im Durchflussprinzip und eine effiziente Wärmeversorgung durch einen integrierten Fußbodenheizungsverteiler und Direkt-Heizkreis.
Vorteile
![](/media/_processed_/a/a/csm_Wohnungsstation_gemischter_Heizkreis_66db949b53.png)
- Modularer Aufbau, für jede Anforderung die richtige Wohnungsstation
- Ausgestattet mit den hochwertigsten Bauteilen für eine lange Lebensdauer
- Sommerbypass und Differenzdruckregler zum Abgleich der Stationen untereinander bereits serienmäßig enthalten
- Die innovative Steckverbindung garantiert auch bei Druckschlägen eine sichere Verbindung sowie einfache und werkzeuglose Montage und Wartung.
- Hohe Energieeffizienz zur Minimierung der Heizkosten
- Dreiteilige Wärmedämmschalen reduzieren den Wärmeverlust und verhindern gleichzeitig eine ungewollte Erwärmung des Kaltwassers.
- Eine der leichtesten Wohnungsstation auf dem Markt für einen schnellen und einfachen Einbau.
- Innovativer neuartiger Werkstoff reduziert die Wärmeabgabe deutlich,
- besitzt eine extrem glatte Oberfläche und verhindert somit Ablagerungen und Verstopfungen.
- Erfüllt bereits heute die RoHS 2024-Vorgaben
- Die Edelstahl Wärmetauscher der x-net Wohnungsstationen stehen in den Leistungsklassen 37, 45, 55 und 75 kW zur Verfügung.
- Je nach Trinkwasseranalyse stehen Wärmetauscher in Kupfer- oder Edelstahlgelöteter Ausführung zur Verfügung.
Produktinformationen
Anwendungsbereiche
- Warmwasser
- Flächenheizung
- optional + Badheizkörper
Produktbeschreibung und Funktion
![](/media/indoorclimate/products/panel_heating_and_cooling/x-net_home_station/Montagehinweise_Wohnungsstation_gemischter_Heizkreis.png)
Die Wohnungsstation (1) besteht aus:
- Dichtungslosen Wärmeübertrager
- Integriertem FBH- Mischkreis zur Anbindung des x-net Verteilersets 2-12 HK
- 2 Differenzdruckreglern für hohe Energieeffizienz und konstante Warmwassertemperatur (Abgleich mehrerer Stationen untereinander)
- Zonenventil mit Stellantrieb und STW zur Absicherung der maximalen VL Temperatur vom gemischten Heizkreis (55°C)
- Integrierter Sommerbypass
- Passstücke für Wärmemengenzähler (WMZ) und Kaltwasserzähler (KWZ)
- EPP-Gehäuse bestehend aus Rückwand mit Griffmulden zur Montageerleichterung und dreiteiliger Dämmhaube
Die Anbindung der Primärleitungen und des x-net Verteilersets (3) erfolgen über das x-net Kugelhahnset
An den gemischten Heizkreis wird das x-net Verteilerset (3) je nach Anforderung von 2 bis 12 Heizkreise angebunden, welches die Flächenheizung versorgt.
Die bereits im x-net Verteilerset vorhandene Hutschiene ermöglicht eine einfache und direkte Montage der x-net Klemmleisten.
Dafür stehen auch vorverdrahtete Klemmleisten wie die x-net ready line (4) zu Verfügung
Die Spannungsversorgung der Heizkreispumpe und des Sicherheitstemperaturwächter erfolgt direkt über die Klemmleisten.
Einfachste Verdrahtung, keine zusätzlichen Abzweigdosen o.ä erforderlich.
Zubehör

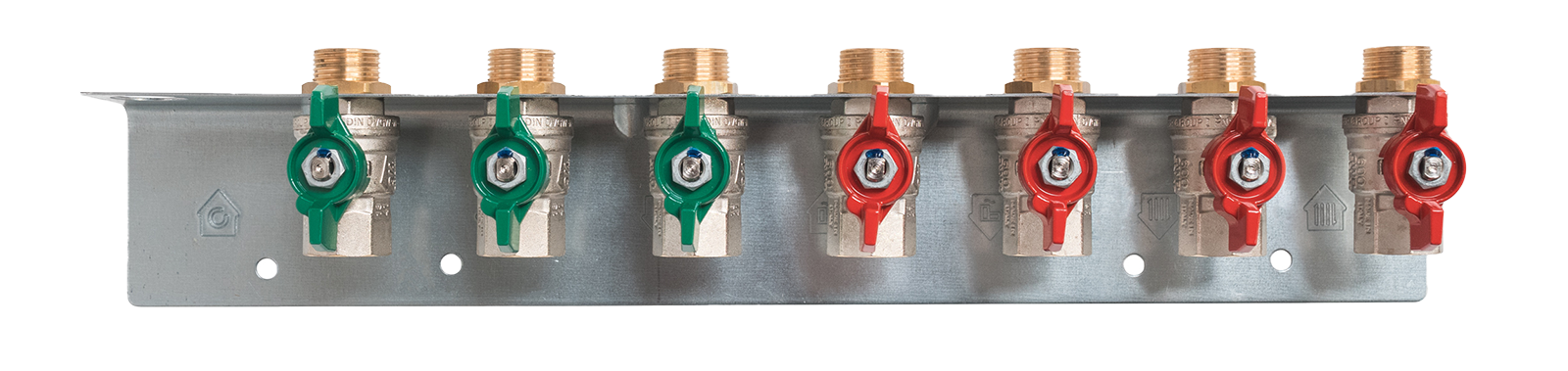

![](/media/_processed_/8/0/csm_Kugelhahnset_Wohnst_eb1a44950c.png)
Die Anbindung der Primärleitungen und des Verteilersets erfolgt über das x-net Kugelhahnset
![](/media/_processed_/d/4/csm_Verteilerset_Wohnungsstation_7c4a24374d.png)
An den gemischten Heizkreis wird das Verteilerset je nach Anforderung von 2 bis 12 Heizkreise angebunden, welches die Flächenheizung versorgt.
Die bereits im Verteilerset vorhandene Hutschiene ermöglicht eine einfache und direkte Montage der Klemmleisten.
![](/media/_processed_/4/4/csm_KIB_SFEKLVK_ready_line_91080723df.png)
Dafür stehen auch vorverdrahtete Klemmleisten wie die x-net ready line zu Verfügung.Die Spannungsversorgung der Heizkreispumpe und des Sicherheitstemperaturwächter erfolgt direkt über die Klemmleisten.
Einfachste Verdrahtung, keine zusätzlichen Abzweigdosen o.ä erforderlich
Anschlüsse
![](/media/_processed_/8/9/csm_Anschlussbild_gemischterHeizkreis_9fb41afcab.jpg)
Schränke
Für den Einbau der x-net Wohnungsstationen stehen verschiedene UP-Schränke zur Verfügung - je nach Wohnungsstation / Einsatzbereich und verwendetem Zubehör.
![](/media/indoorclimate/products/panel_heating_and_cooling/x-net_home_station/Schrank1.png)
Korpus und Blende hoch Größe 1-4:
Höhe 1.365mm, Breite 610 bis 930mm.
Geeignet für Wohnungsstation mit gemischtem
Heizkreis und direkt angeschlossenem Flächenheizungsverteiler
![](/media/indoorclimate/products/panel_heating_and_cooling/x-net_home_station/Schrank2.png)
Korpus und Blende klein Größe 5:
Höhe 910mm, Breite 690mm.
Geeignet für Wohnungsstationen mit ungemischtem
Heizkreis oder ohne direkt angeschlossenen Flächenheizungsverteiler
Heizkörperset Pro
![](/media/_processed_/8/c/csm_Heizk%C3%B6rperset_pro_6cc7760c86.png)
Zirkulationsset pro
![](/media/indoorclimate/products/panel_heating_and_cooling/x-net_home_station/KIB_SFSWZZS0001_Zirkulationsset.jpg)
