Hydrobox pro
Ideální propojení mezi tepelným čerpadlem a systémem akumulačních zásobníků
Hydrobox pro je centrální regulační/řídicí jednotka pro dodávku a distribuci tepelné energie v systému vytápění a zároveň hydraulické rozhraní mezi tepelným čerpadlem a systémem akumulačních zásobníků.
Kvalitní a kompaktní kovové provedení pro montáž na stěnu obsahuje všechny regulační komponenty potřebné pro provoz tepelného čerpadla x-change dynamic pro. Díky tomu je instalace jednodušší, šetří místo, zkracuje dobu montáže a snižuje celkové náklady.
- jednoduché a intuitivní ovládání pomocí 7'' barevného dotykového displeje
- předpřipravené zapojení všech elektrických a hydraulických součástí
- minimální náklady na instalaci
- vestavěné oběhové čerpadlo a integrovaný průtokový ohřívač vody
- vysoce kvalitní kovová skříň
- Smart Grid a elektronické měření spotřeby tepla
- možnost integrace dalších zařízení KERMI prostřednictvím sběrnice Modbus
- možnost připojení dalšího volitelného cirkulačního čerpadla nebo dalšího otopného okruhu
Vlastnosti

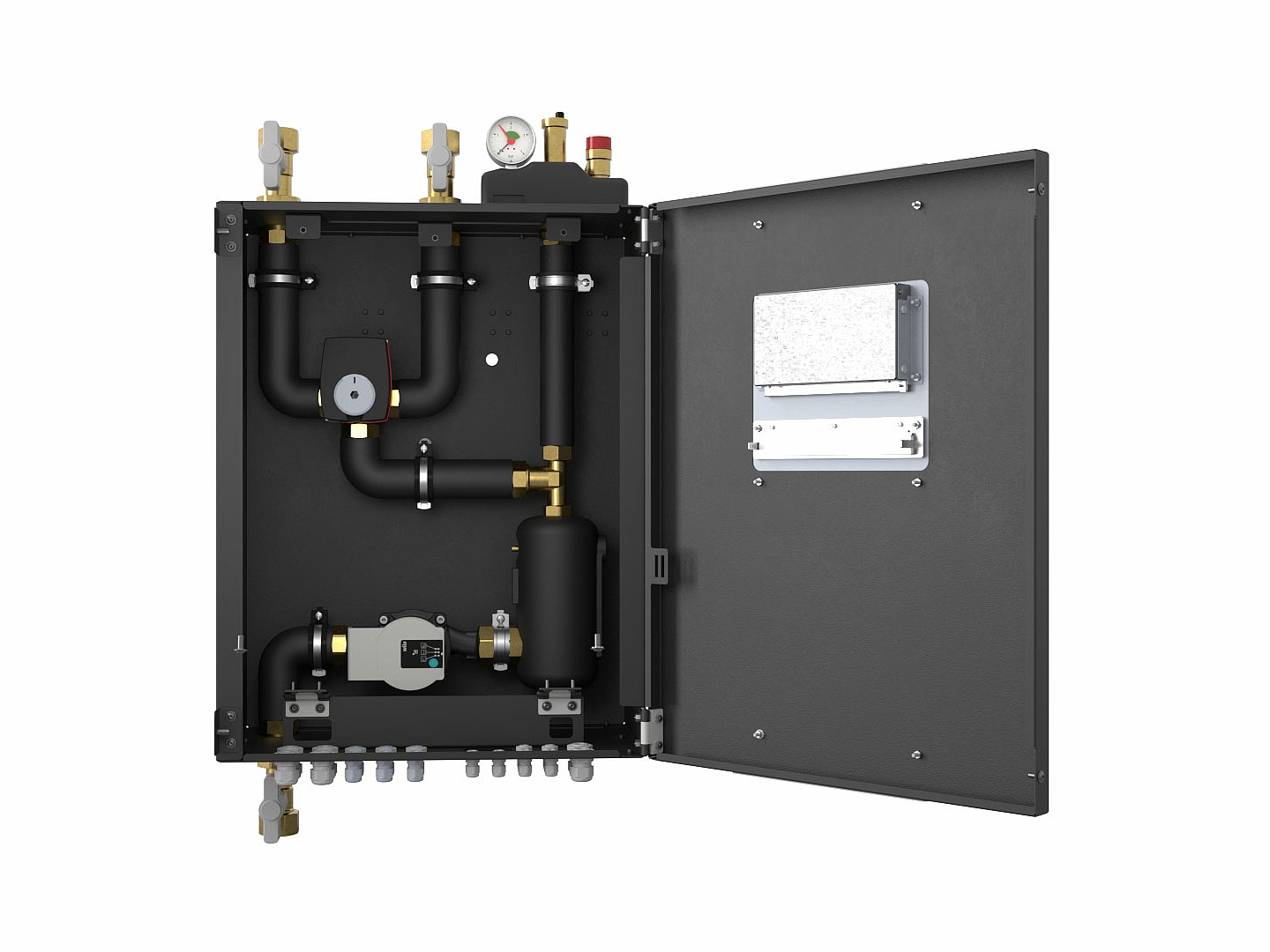

- integrovaná hydraulika se skládá z oběhového čerpadla s PWM řízení a třícestného přepínacího ventilu pro distribuci nahřáté otopné vody do připojených zásobníků
- průtokový ohřívač vody je instalován v hydraulickém okruhu jako přídavné topení
- difuzně těsná izolace umožňuje chlazení v systému s minimální teplotou 15 °C

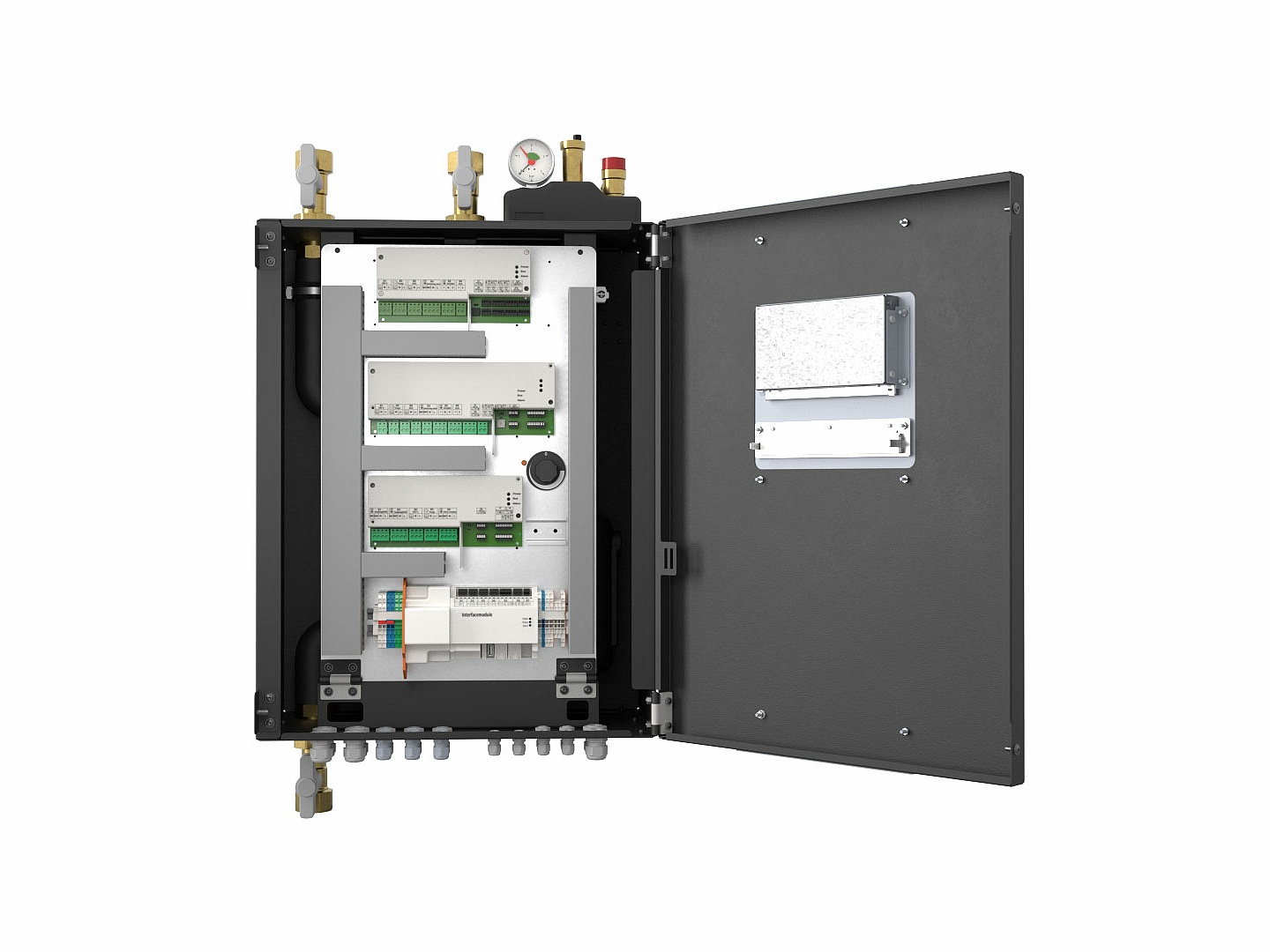

- všechny elektrické komponenty jsou již z výroby zapojeny k integrované řídicí jednotce, čímž se minimalizují náklady na kabeláž na místě stavby
- vestavěná řídicí jednotka regulace tepelného čerpadla x-center pro zaujme kapacitním barevným 7" dotykovým displejem s vysokým rozlišením a intuitivní a jednoduchou navigací v nabídkách pomocí srozumitelných ikon a inovativních přehledových obrazovek
- bez dalšího příslušenství lze řídicí jednotku x-center pro udržovat na dálku a systém tepelného čerpadla lze ovládat na dálku prostřednictvím webu nebo aplikace
- pomocí integrovaného univezálního modulu je možné uskutečnit připojení dalšího volitelného cirkulačního čerpadla nebo dalšího směšovaného otopného okruhu
- integrovány jsou také funkce jako Smart Grid, Power to Heat a měření spotřeby tepla, stejně jako možnost integrace dalších zařízení Kermi prostřednictvím sběrnice Modbus
Technické údaje
| Hydrobox pro | |
|---|---|
| Číslo výrobku | W40716 |
| Elektricky připojené zatížení | |
| Napěťová svorkovnice | 230 V ~ 1 N, 50 HZ |
| Ohřev (pro průtokový ohřívač vody) | 400 V 3 N ~ max. 8,8 kW |
| Měřič S0 (Interfacemodul X7) | typ B, max. 15 V / max. 15 mA |
| Rozměry | |
| Výška x šířka x hloubka mm | 905 x 490 x 310 |
| Hmotnost kg | 33 |
| Technická data hydrobox | |
| Max. hmotnostní průtok m³/h | 4 |
| Min. provozní teplota °C | 15 |
| Max. provozní teplota °C | 95 |
| Max. provozní tlak bar | 3 |
| Oběhové čerpadlo | |
| Typ | Wilo Para G 25-180 / 8-75 / iPWM-6 |
| Index energetické účinnosti (EEI) | ≤ 0,21 |
| Přepínací ventil | |
| Typ | třícestná přepínací jednotka se servopohonem |
| Přepínací ventil s hodnotou KV | 10 |
| Servomotor | ESBE ARA 551 60s |
| Připojení | |
| Připojení k tepelnému čerpadlu a akumulační nádrži | vnitřní závit 1 1/4'' s těsněním |
| K dispozici je zpětná klapka (ve spodním kulovém kohoutu) | |
