Hlučnost a protihluková ochrana: Tepelná čerpadla KERMI pracují mimořádně tiše
Tichý provoz: Tepelná čerpadla KERMI

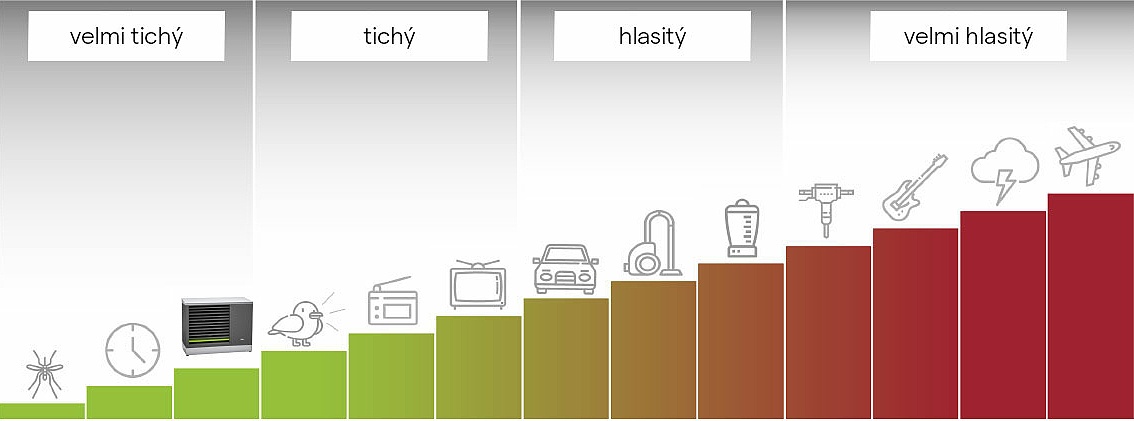

Díky mimořádně účinnému tlumení hluku a vibrací produkují tepelná čerpadla KERMI jen minimální akustické emise – srovnatelné s tikáním budíku. Díky tomu lze tyto systémy obvykle instalovat i bez dodatečných stavebních opatření, a to jak v technických místnostech, tak i ve venkovním prostředí. Mimořádně tichý provoz spolu s režimem nočního útlumu zajišťuje, že ani venkovní jednotky neruší okolí a sousedy.
Výhody:
- mimořádně účinná zvuková izolace
- konstrukce optimalizovaná pro omezení hluku a vibrací
- není nutné žádné dodatečné protihlukové opatření
- k dispozici je režim nočního útlumu pro ještě tišší provoz u modelů instalovaných venku
Optimální venkovní umístění
Se zvětšující se vzdáleností od zdroje hluku se zvuk rozptyluje na větší plochu a jeho intenzita v konkrétním místě se tím snižuje. Odrazy zvuku od překážek, jako jsou například stěny, však hluk zpravidla zesilují. Proto je nutné vždy zohlednit okolní plochy odrážející zvuk. Samozřejmě hraje roli také materiálové provedení povrchů, které zde však není dále posuzováno.
Na co byste měli dbát:
- vzdálenost od sousední nemovitosti by měla být dostatečně velká
- proudění vzduchu nesmí být v žádném místě omezeno
- místo instalace by mělo být dostatečně vzdálené od ložnic a odpočinkových místností
- tepelné čerpadlo vzduch/voda by mělo být umístěno na místě chráněném před větrem
- je nutné dodržet minimální vzdálenost 3 m od výstupu vzduchu k pěším cestám, pokud je tato vzdálenost menší, může se i při teplotách nad nulou tvořit náledí
- otvor pro vývod vzduchu nesmí směřovat k budově ani přímo na stěny, terasy, chodníky či jiné překážky
- vzdálenost od hranice pozemku by měla být minimálně 5 m, přičemž dodržujte příslušné mezní hodnoty uvedené v příloze „Základy hluku“ příslušné mezní hodnoty
- tepelné čerpadlo neinstalujte do prohlubní, dvorů nebo podobných míst, protože hrozí riziko vzniku vzduchového zkratu
- prostor instalace tepelného čerpadla nesmí být obklopen povrchy odrážejícími zvuk (např. vnitřní dvůr), čím větší jsou plochy odrážející zvuk, tím větší je vývoj hluku
- dodržujte minimální vzdálenosti od vnějších systémů ochrany před bleskem podle DIN EN 62305, VDE 0185-305
Limity hlukových emisí hluku tepelných čerpadel instalovaných ve venkovním prostředí
Technická směrnice pro ochranu před hlukem (TA Lärm) slouží k ochraně veřejnosti a sousedství před škodlivými účinky hluku. Je zakotvena v německém zákoně o ochraně před imisemi (Bundes-Immissionsschutzgesetz). Hladina akustického tlaku se u zastavěných ploch měří 0,5 m před středem otevřeného okna nejvíce chráněné místnosti.
U zastavěných ploch bez chráněných místností nebo u nezastavěných pozemků se hladina akustického tlaku stanovuje na nejvíce zasažené hranici pozemku, kde by podle stavebních předpisů bylo možné umístit chráněnou místnost.
| 06:00 až 22:00 během dne | 06:00 až 22:00 během dne | |
| Průmyslová zóna | 70 dB(A) | 70 dB(A) |
| Obchodní oblast | 65 dB(A) | 50 dB(A) |
| Centrální městské, venkovské a smíšené oblasti | 60 dB(A) | 45 dB(A) |
| Obytné oblasti a malá sídliště | 55 dB(A) | 40 dB(A) |
| Výhradně obytné oblasti | 50 dB(A) | 35 dB(A) |
| Zdravotní lázeňské oblasti pro nemocnice a domovy důchodců | 45 dB(A) | 35 dB(A) |
| Zdroj: Výtažek z TA-Lärm |
Hladina akustického výkonu
Hladina akustického výkonu je veličina specifická pro zdroj zvuku, nezávislá na vzdálenosti a směru, kterou lze určit pouze výpočtem. Hladinu akustického výkonu lze použít k vzájemnému porovnání zařízení z hlediska hluku. (Zdroj: Průvodce zvukem BWP).
Hladina akustického tlaku
Akustický tlak představuje v akustice měřitelnou hodnotu, která vzniká působením zdroje hluku v určité vzdálenosti. Naměřená hladina akustického tlaku je vždy závislá na vzdálenosti od zdroje hluku. (zdroj: BWP-Schallleitfaden)
Optimální vnitřní instalace
Instalace tepelného čerpadla vzduch/Voda uvnitř budovy představuje další možnost a zároveň jednu z nejtišších variant umístění. Šíření hluku v domě obvykle probíhá prostřednictvím podlah a stěn. Při připojení vzduchových kanálů nebo potrubních rozvodů je nutné dbát na přerušení přenosu konstrukčního hluku pomocí flexibilního napojení potrubí. Je také třeba zabránit zúžení průřezu vzduchových kanálů a ochranné venkovní mřížky, aby nedocházelo k rušivým proudovým zvukům na vstupu a výstupu vzduchu.
Na co byste měli dbát:
- v instalační místnosti jsou pevné stěny
- těžké a dobře těsnící dveře
- v případě potřeby by stěny a strop měly být obloženy materiálem pohlcujícím zvuk
- tepelné čerpadlo neinstalujte nad „chráněné místnosti“ (např. ložnice nebo obytné místnosti)
- zabraňte tepelným zkratům
- vyhněte se zúžení průřezu u protidešťové mřížky
Zamezení přenosu konstrukčního hluku
- Připojte potrubí tepelného čerpadla k topným rozvodům pomocí pružných tlakových hadic, které jsou součástí dodávky.
- Stěnové otvory pro topné potrubí může být nutné opatřit dodatečným ochranným potrubím a pružnou izolací.
- Izolujte stěnové otvory pro potrubí vzduchu (na straně výstupu a vstupu), abyste snížili hluk přenášený konstrukcí.
- V místě instalace zajistěte obvodové vybrání pro plovoucí potěr s kročejovou izolací.
Upozornění:
Naše tepelná čerpadla KERMI x-change dynamic AW I pro vnitřní instalaci jsou již vybaveny trojitým kompresorem odděleným od vibrací. Větrací potrubí EPP lze přímo namontovat na EPP kryt pomocí EPP vzduchového adaptéru, bez nutnosti dodatečné montáže textilní pružné přípojky.
Limity hlukových emisí tepelných čerpadel instalovaná v interiéru
Při instalaci tepelných čerpadel uvnitř budov je třeba brát v úvahu tzv. „místnosti vyžadující ochranu" (podle DIN 4109).
| Místnosti vyžadující ochranu | Imisní hodnoty | |
| Obývací pokoj a ložnice | během dne | 35 dB(A) |
| Pracovní místnosti / kanceláře | v noci | 25 dB(A) |
| Učebny / seminární místnosti | v noci | 25 dB(A) |
| Dětské pokoje | v noci | 25 dB(A) |
