x-net® Verteiler und Zubehör
Einfacher. Sicherer. Schneller.
Unsere Systemkomponenten und das passende Zubehör erweitern unser Produktportfolio auf ideale Weise. Durch das perfekte Zusammenspiel unserer innovativen Produkte ermöglichen wir eine schnellere Installation, maximale Effizienz und einen sicheren Einsatz.
Wir bieten eine breite Palette an Systemkomponenten und Zubehör, die speziell auf x-net abgestimmt sind.
Entdecken Sie, wie unsere durchdachten Lösungen Arbeitsprozesse optimieren und die Langlebigkeit und Zuverlässigkeit Ihrer Installationen erhöhen.
x-net® vormontierte und fertigverdrahtete Verteilerschränke
- Komplett vormontiert, Verdrahtungs- und Montagefehler ausgeschlossen
- Montagezeitersparnis durch Vormontage und Verdrahtung
- Schnelle und flexible Zuordnung auch mehrerer Stellantriebe
- Abstufung in 6 Schrankbreiten
- Reduzierung von Transportvolumen um ca. 35%
x-net® Regelstation
- dezentrale Regelung der Vorlauftemperatur mit Konstanttemperaturregler
- Mischventil mit integrierter Temperaturerfassung
- Mit Thermometer sekundärseitig
- vormontiert zum Anschluss links
x-net® Verteilerschränke
- verschiedene Größen erhältlich
- für viele Anwendungsfälle einsetzbar
- in reduzierter Bautiefe erhältlich

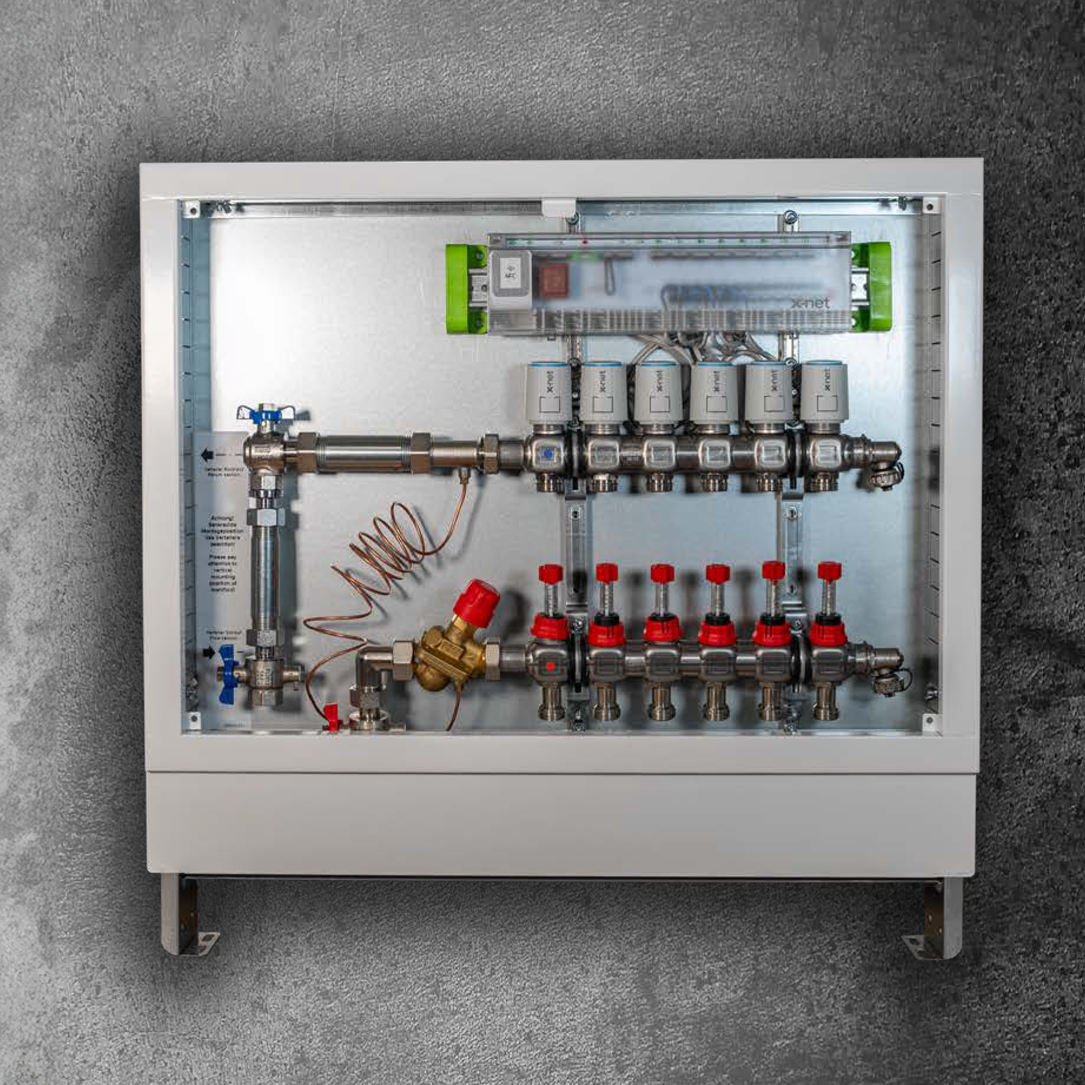

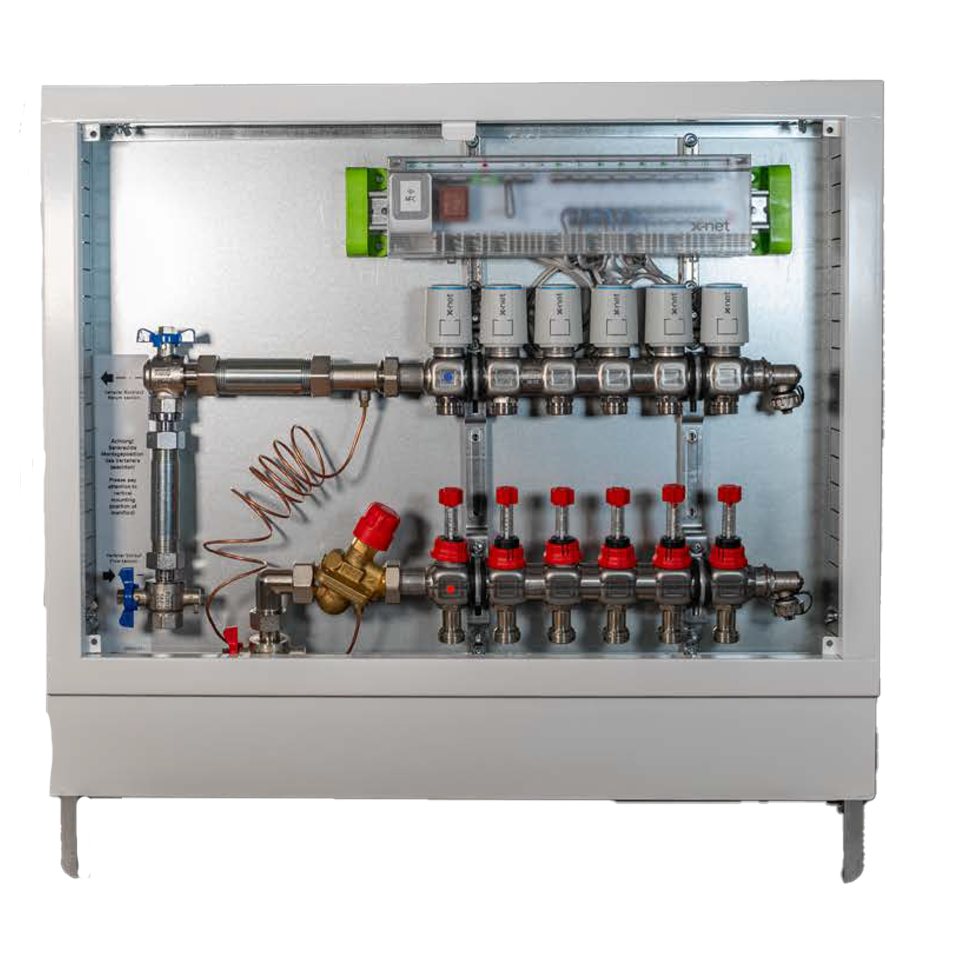

x-net® Vormontierter und fertig verdrahteter Verteilerschrank
Mit dem komplett vormontierten und fertig verdrahteten x-net Verteilerschrank plus der optional integrierten Regelleiste profi und der Inbetriebnahme per App machen wir jetzt Bestellung und Installation nochmal ein ganzes Stück einfacher und schneller.
- komplett vormontiert
- TÜV-zertifizierter, automatisierter hydraulischer Abgleich
- Klare Gewährleistungsgrenze in der Schnittstelle Heizung zu Elektro
- 35% weniger Transportvolumen und Verpackungsmüll
- First Open Funktion stellt Spülen und Funktionsheizen mit montieren Stellantrieben sicher
- Abstufung in 6 Schrankbreiten

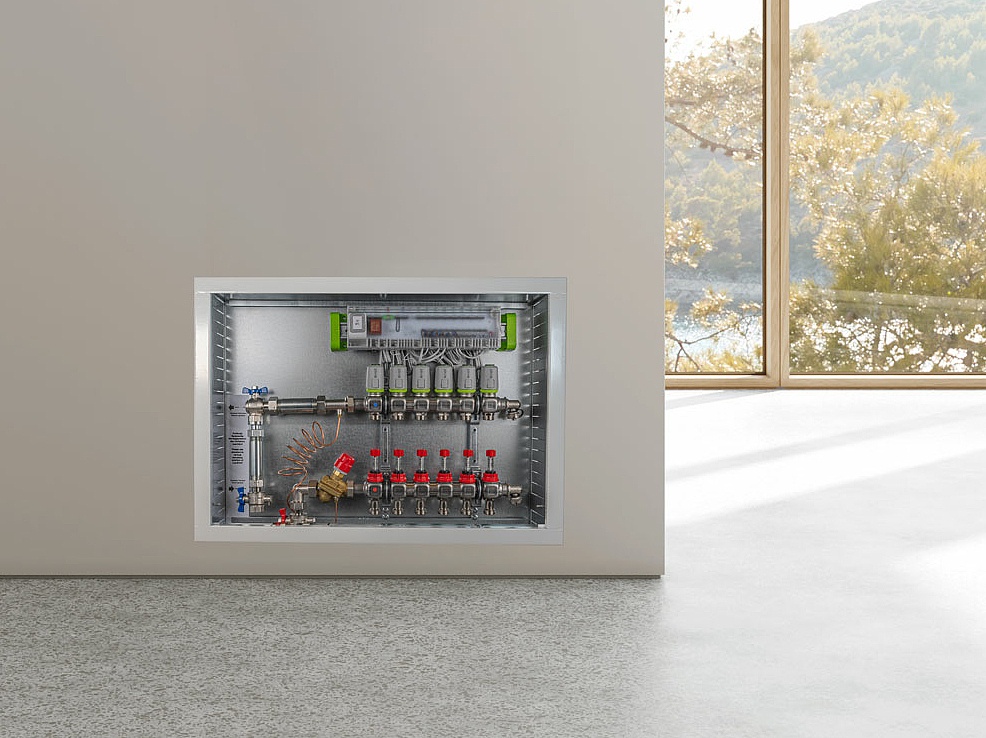

Beispielkonfiguration
So kann ein Verteilerschrank aussehen
Komplettes Set macht die Bestellung einfacher
Der vormontierte x-net Verteilerschrank ist ein Komplettpaket aus Verteilerschrank, Heizkreisverteiler, Zubehör und Regelung. Damit entfallen Suche und Zusammenstellung der einzelnen Artikel. Auch ein Belegungsplan ist bei der Bestellung nicht mehr notwendig. Die optional im Verteilerschrank vormontierte neue Regelleiste profi erlaubt eine freie Zuordnung der Stellantriebe für die Raumtemperatur-Regler.
Hier finden Sie eine Bestellhilfe: Einfach Wunschausstattung wählen und Montageort für den einzelnen Schrank angeben - einfacher geht es kaum.
x-net Regelleisten
Regelleiste profi - inklusive hydraulischem Abgleich
Die neue Regelleiste profi ist optional wählbar und beinhaltet den automatischen hydraulischen Abgleich. TÜV-zertifiziert und den Vorgaben des GEG2024 entsprechend. Auch die Eingänge für C/O-Signal, Taupunktwächter, Pumpen- und Zeitsteuerung sind bereits integriert.
Die Stellantriebszuordnung ist als PDF-Dokument archivierbar, zudem lassen sich die gewählten Einstellungen der Regelleiste profi mittels Vorlagedatei direkt aufspielen - das bringt vor allem im Geschosswohnbau bei identischen Wohneinheiten deutliche Zeitersparnis.

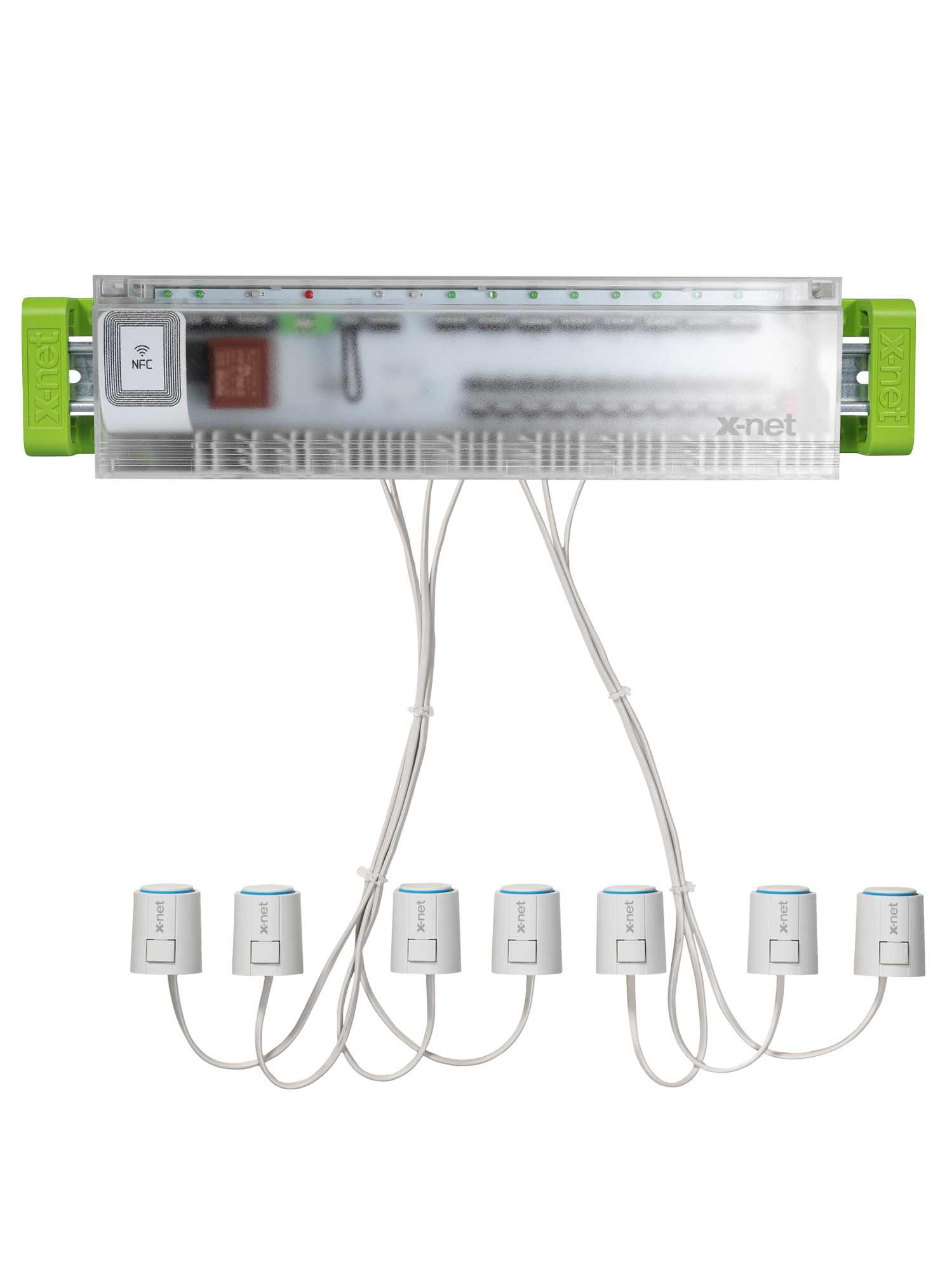

x-net ready line profi plus
- Fertig verdrahtete Regeleiste mit x-net Stellantrieben 230V für automatischen hydraulischen Abgleich
- Stellantriebe verwechslungssicher kodiert und mit Zugentlastung gesichert
- Heiz- und Kühlfunktion mit marktüblichen 230V Heiz-Raumreglern
- LED-Funktionsanzeige an Regelleiste sowie Funktions- und Kontrollanzeige der Stellantriebe, für schnelle und sichere Funktionskontrolle
- Variable Zuordnung der Stellantriebe zu den Raumtemperaturregelern

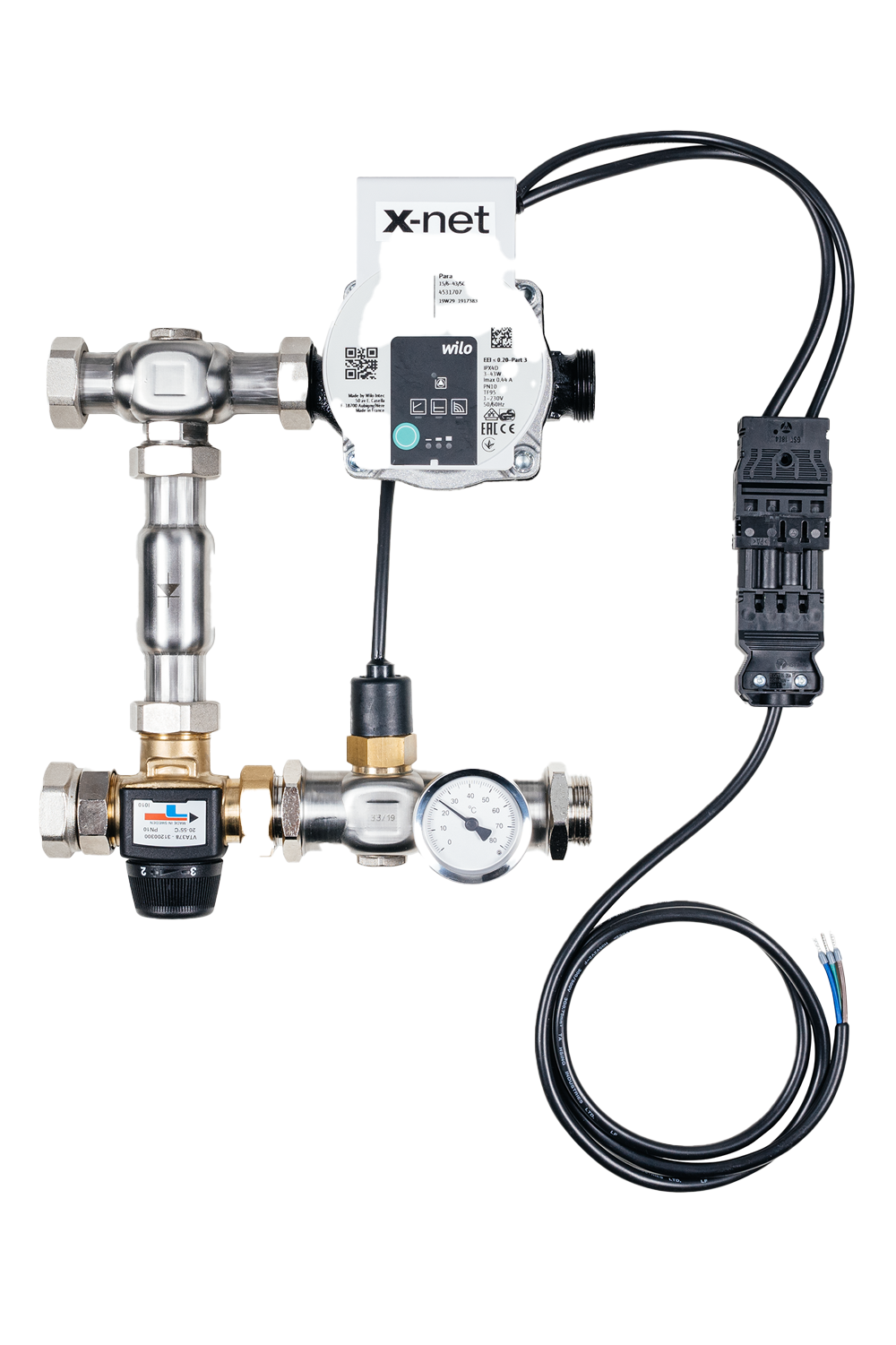

x-net® Regelstation
Eigenschaften:
- Zur dezentralen Regelung der Vorlauftemperatur mit Konstanttemperaturregler
(20 bis 50 Grad Celsius fest einstellbar) - Zwischen x-net Kugelhahn und x-net Heizkreisverteiler montierbar, 232mm Baulänge, 125mm Einbautiefe (Mindestbautiefe des Schrankes von 136mm berücksichtigen)
- Mischventil mit integrierter Temperaturerfassung
- Mit Thermometer sekundärseitig
- Mit Sicherheitstemperaturwächter 60 Grad Celsius
- Hocheffizienzpumpe WILO Para, fertig verdrahtet mit Netzanschluss
- vormontiert zum Anschluss links

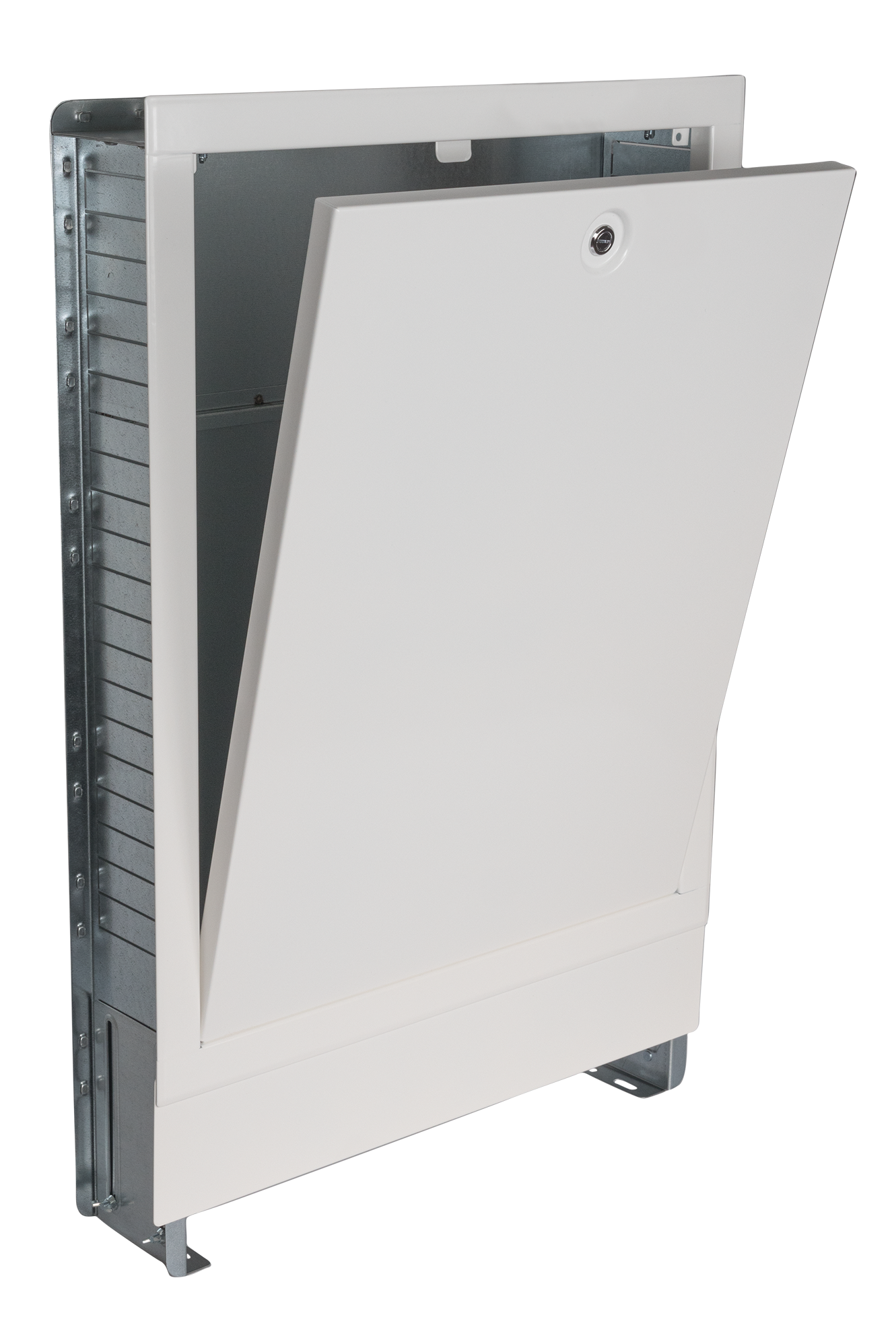

Verteilerschrank U-XL Unterputz Komfort XL, lackiert
Schrank zur Unterputz-Montage in Komfort-Ausführung, bestehend aus:
- Korpus, Türe mit Blendrahmen und Estrichabschlussblende
- Sichtbare Teile pulverbeschichtet in weiß
- Elektromontagebereich im oberen Schrankdrittel
- Rückwand mit 2 abnehmbaren Befestigungsschienen
- Herausnehmbare Rohrumlenkschiene und Estrichabschlussblende
- Tür mit Drehverschluss aus Metall

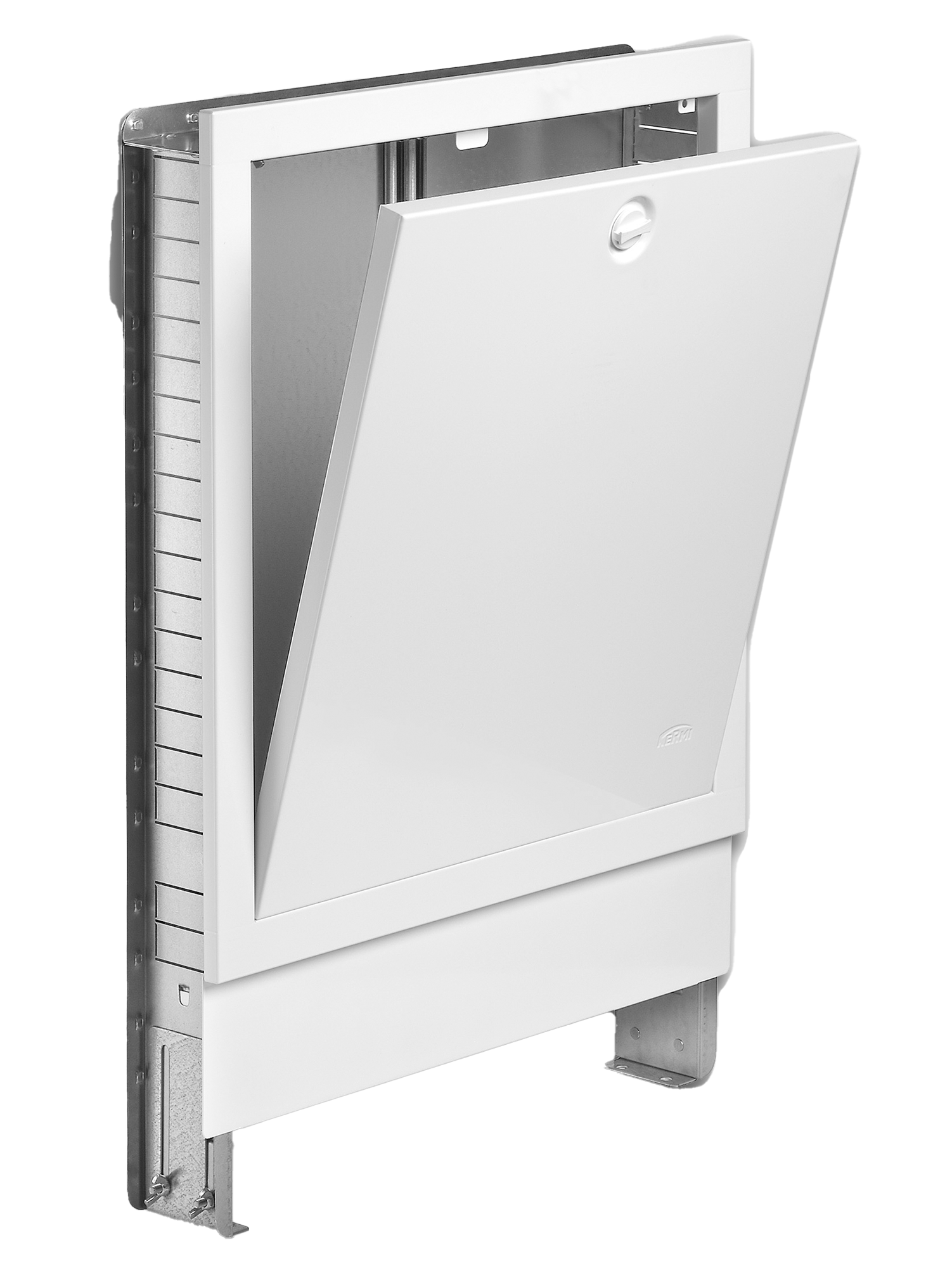

Verteilerschrank US80 Unterputz Standard, lackiert, Bautiefe 80mm
Schrank mit reduzierter Bautiefe zur Unterputz-Montage in Standard-Ausführung:
- Korpus, Türe mit Blendrahmen und Estrichabschlussblende
- Sichtbare Teile pulverbeschichtet weiß
- Rückwand mit 2 abnehmbaren Befestigungsschienen
- Höhenverstellbare Montagefüße
- Herausnehmbare Rohrumlenkschiene
- Blendrahmen und Tür separat verpackt

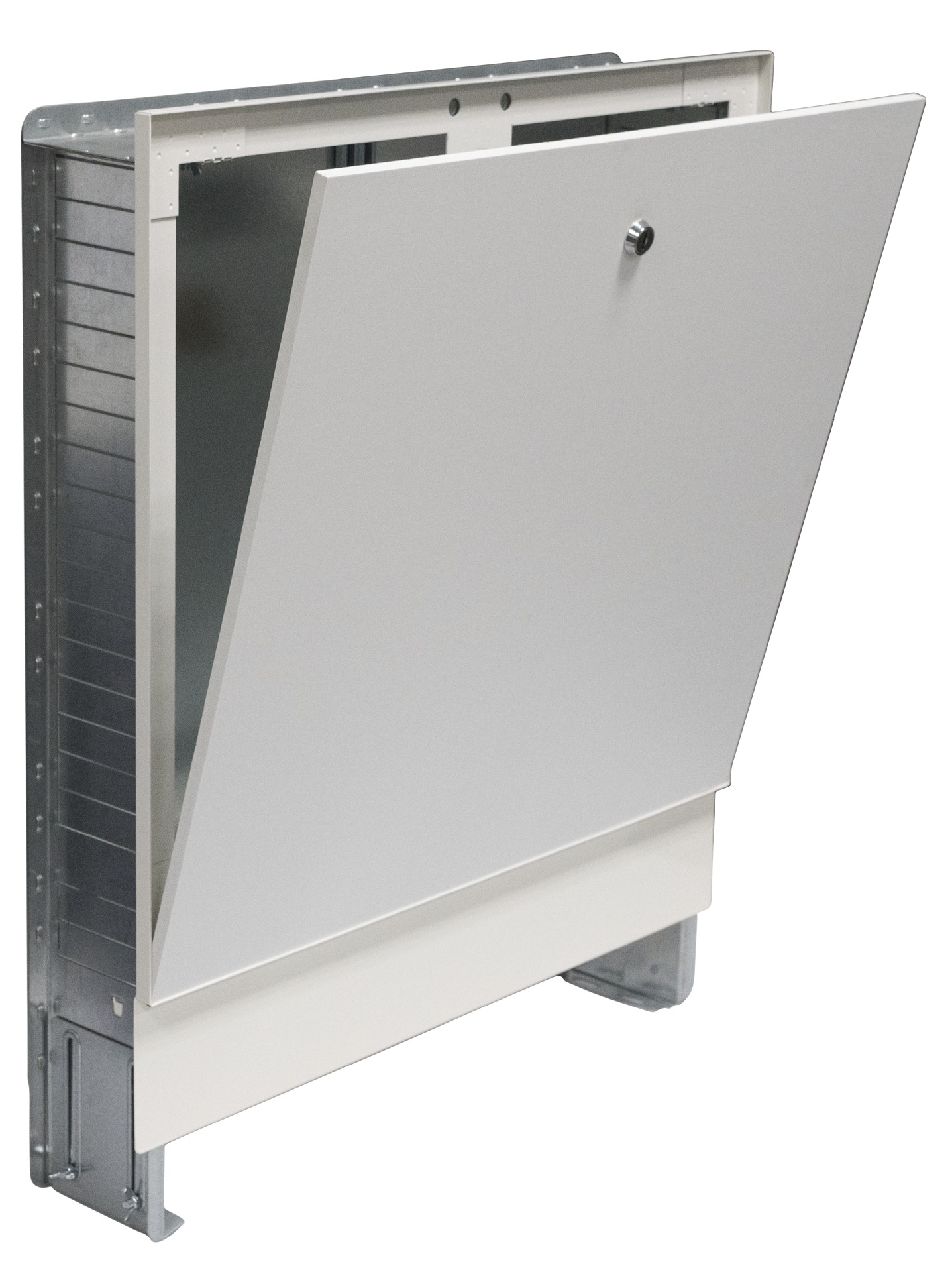

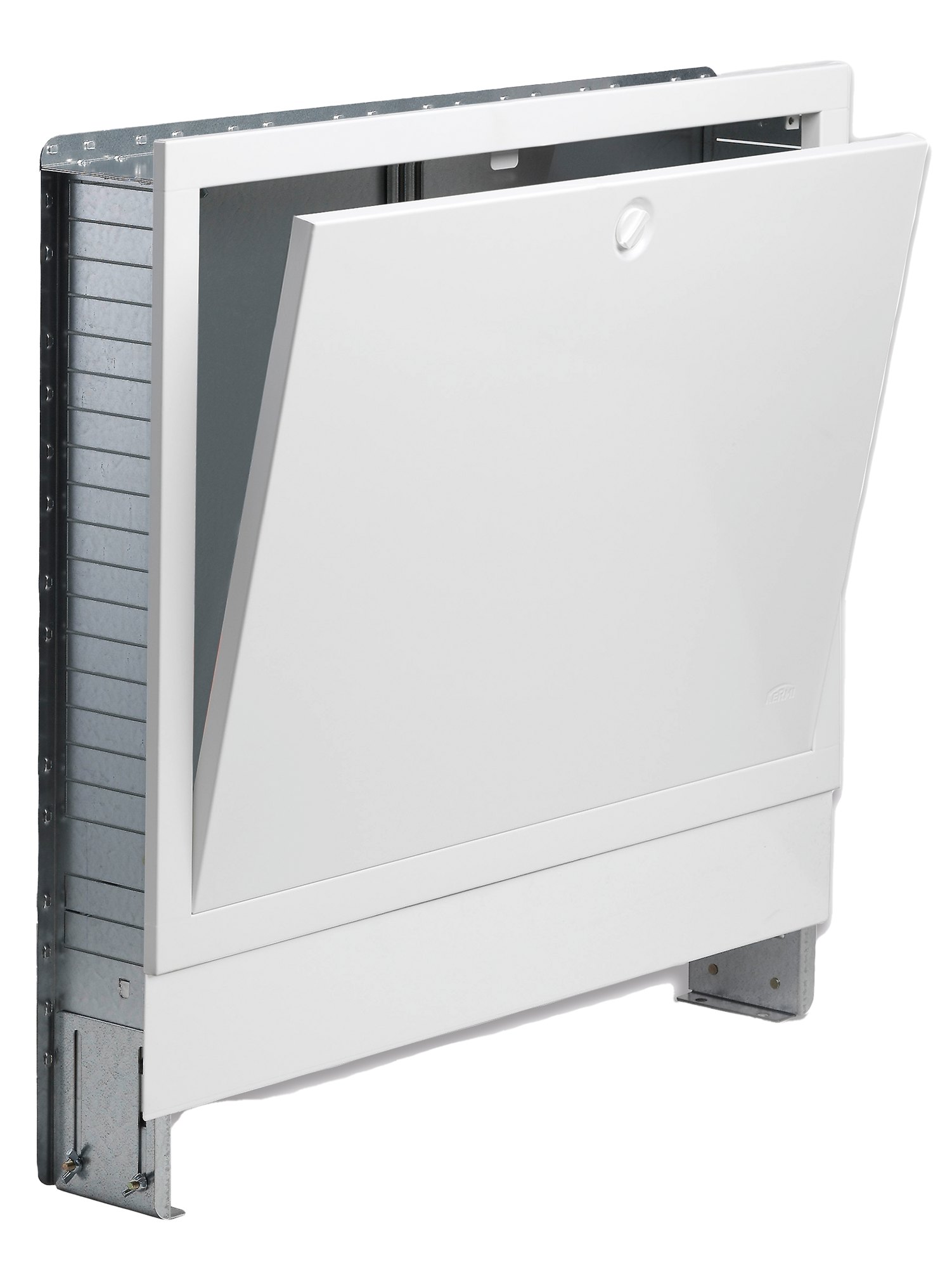

Verteilerschrank US Unterputz Standard, lackiert, Bautiefe 110mm
Schrank zur Unterputz-Montage in Standard-Ausführung
- Korpus, Türe mit Blendrahmen und Estrichabschlussblende
- Sichtbare Teile pulverbeschichtet weiß
- Rückwand mit 2 abnehmbaren Befestigungsschienen
- Tür mit Drehverschluss
- Blendrahmen und Tür separat verpackt
Verteilerschrank US Unterputz Standard, lackiert, mit Kunststofftüre, Bautiefe 110mm
Schrank zur Unterputz-Montage in Standard-Ausführung
- Sichtbare Teile pulverbeschichtet weiß
- Rückwand mit 2 abnehmbaren Befestigungsschienen
- Herausnehmbare Rohrumlenkschiene
- Abnehmbare und verstellbare Frontblende
- Türrahmen und Tür separat verpackt
- Kunststofftüre mit feintexturierter Oberfläche in weiß, überstreich- und tapezierbar, inkl. Schloss und Schlüssel

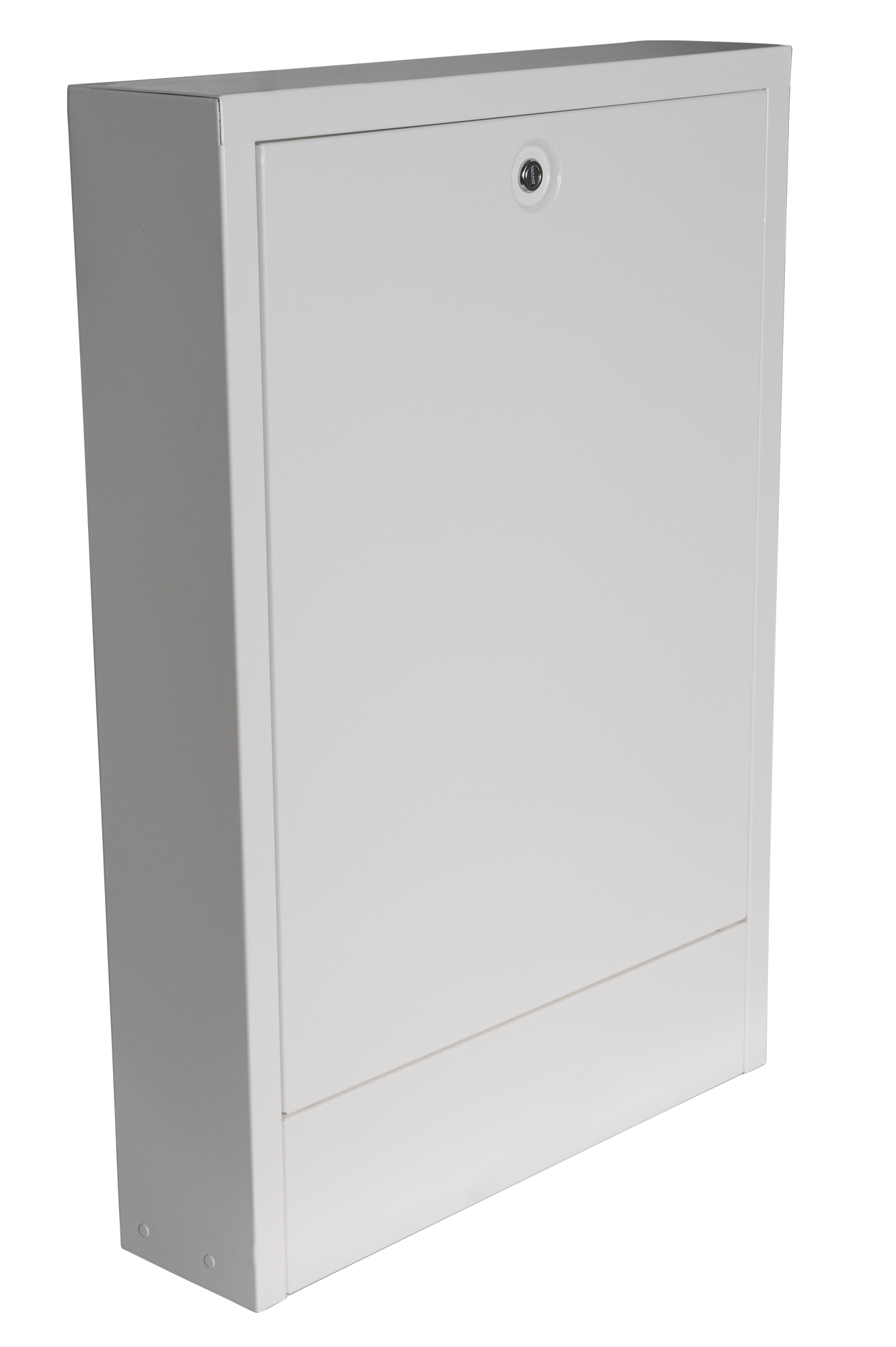

Verteilerschrank A-XL Aufputz komfort XL, lackiert
Schrank zur Aufputz-Montage in Komfort-Ausführung
- Sichtbare Teile pulverbeschichtet weiß
- Elektromontagebereich im oberen Schrankdrittel zur Aufnahme des x-net Schnellfixierungssets zur platzoptimierten Kabelführung
- Rückwand mit 2 abnehmbaren Befestigungsschienen
- Höhenverstellbare Montagefüße
- Tür mit Drehverschluss aus Metall
