x-buffer^® flex

Schichtenpufferspeicher speziell für Wärmepumpen

Der Schichtenpufferspeicher x-buffer flex wurde speziell für den Einsatz mit Wärmepumpen entwickelt. Die zwei Temperaturebenen für Warmwasser und Heizung sorgen in Verbindung mit den integrierten Einströmdämpfern für eine optimale Temperaturschichtung und stellen sicher, dass die erzeugte Wärme effizient gespeichert wird. Zusätzliche Anschlüsse auf beiden Seiten ermöglichen bauseits eine flexible Einbindung von weiteren Wärmeerzeugern.

Highlights

Zubehör

Unterlagen und Service

Tools und Apps

Förderprogramm

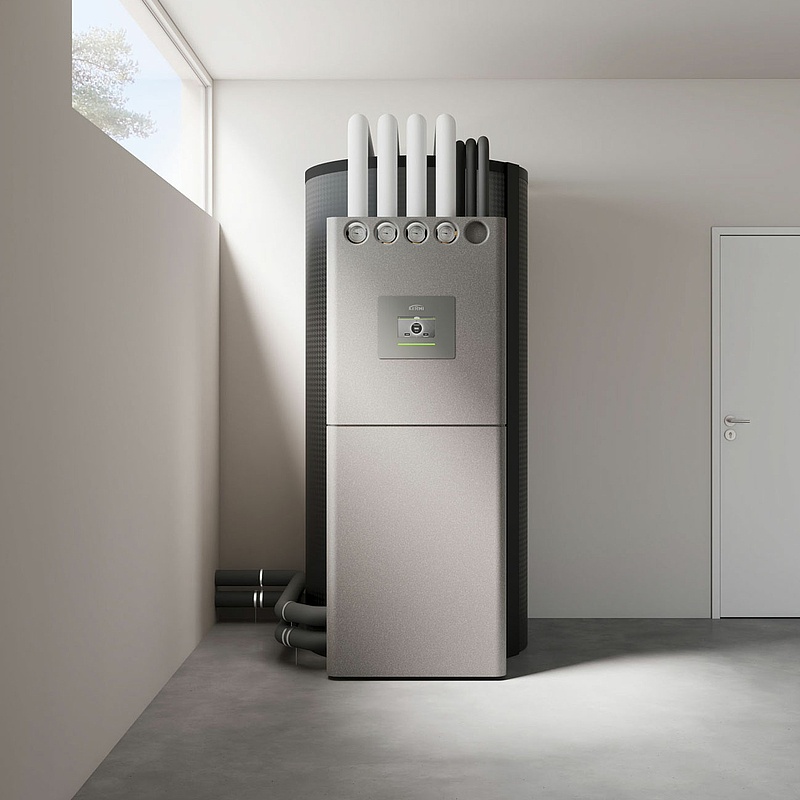

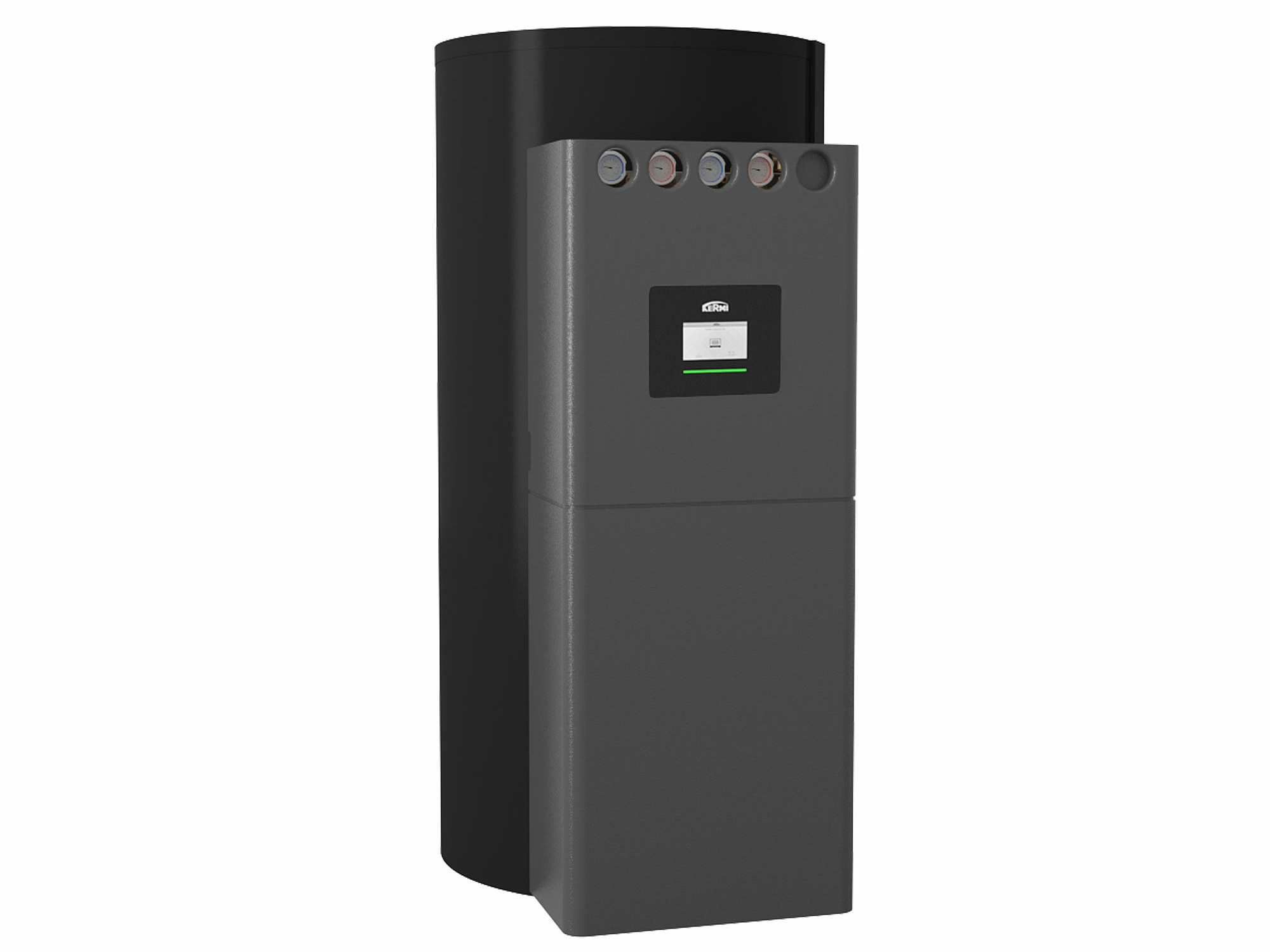

x-buffer flex Schichtenpufferspeicher mit Hydromodul pro

Beim Hydromodul pro ist zusätzlich die x-center pro Wärmepumpenregelung mit Display integriert.

Der Schichtenpufferspeicher ist speziell für die Anwendung mit der Wärmepumpe x-change dynamic pro ausgelegt.

Bestehend aus:

Schichtenpufferspeicher
Hochwertige 2-Schichtdämmung
Integriertes 7" Farb-Touchdisplay bei Hydromodul pro

x-buffer flex Schichtenpufferspeicher mit Hydromodul pro auf YouTube

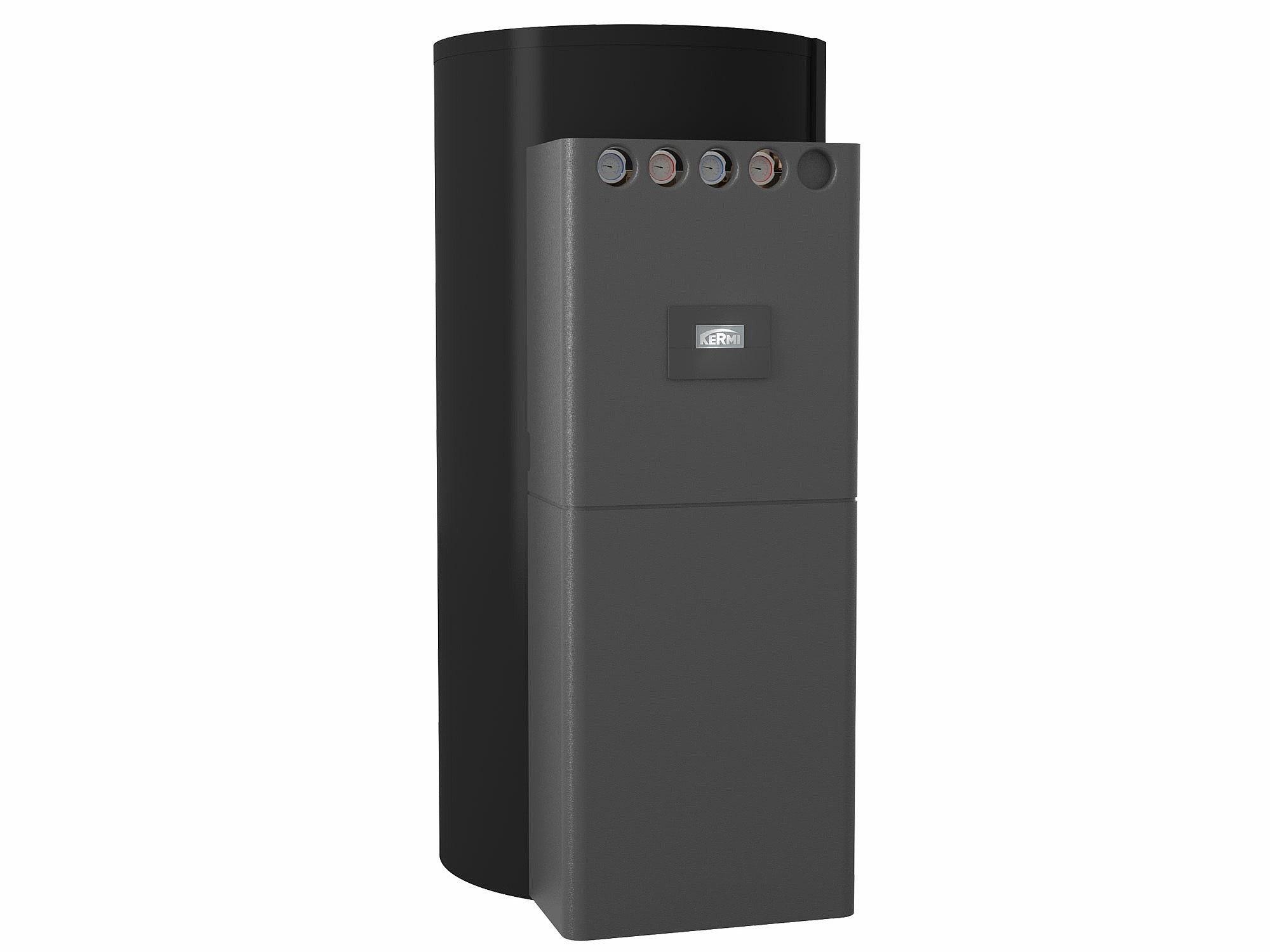

x-buffer flex mit Hydromodul

Das Hydromodul dient in Kombination mit einem x-buffer flex Schichtenpufferspeicher zur Beladung des Speichers, zur Erwärmung von Trinkwasser und zur Versorgung der Heizflächen mit Wärmeenergie.

Pufferladegruppe

drehzahlgeregelte Umwälzpumpe: Wilo Para G 25/8 iPWM 1
2 Umschaltventile
Stellmotor: ESBE ARA 551, 60s, 230 V
Vor- und Rücklaufabsperrhähne und Schwerkraftbremse integriert
Anschluss Wärmepumpe: Innengewinde R 1 ¼", Achsabstand 125 mm

Heizkreis

Umwälzpumpe WILO Para G 25/6 SC oder WILO Para G 25/9
Mischventil mit Stellmotor ESBE ARA 551, 60s, 230 V (nur bei gemischten Heizkreis)
Anschluss Heizsystem: Innengewinde R 1", Achsabstand 125 mm
Vor- und Rücklaufabsperrhahn mit integriertem Thermometer, Fühlerhülse (nur bei gemischten Heizkreis) und Schwerkraftbremse

Frischwasserstation

elektronisch geregelte Warmwasserbereitung
Auswahl zwischen Edelstahlwärmeübertrager kupfergelötet oder edelstahlgelötet (je nach Wasserqualität)
Modbus-Schnittstelle zur direkten Kommunikation mit dem KERMI x-center pro Regler

Trinkwasserzirkulation (optional)

Für erhöhten Warmwasserkomfort
Ansteuerung Zirkulation auf Anforderung oder individuelle Zeitprogramme

Speicherschichtungsset (optional)

Zur Erhaltung der Speicherschichtung im Zirkulationsbetrieb
Typ Umschaltventil: ESBE SLB 136 24V
Empfehlung: Das Speicherschichtungsset wird empfohlen bei Großanlagen gemäß DVGW W 551 und bei Kleinanlagen mit größerer Zirkulationslasten, wie z.B. Altbauten, Zeitsteuerung, …

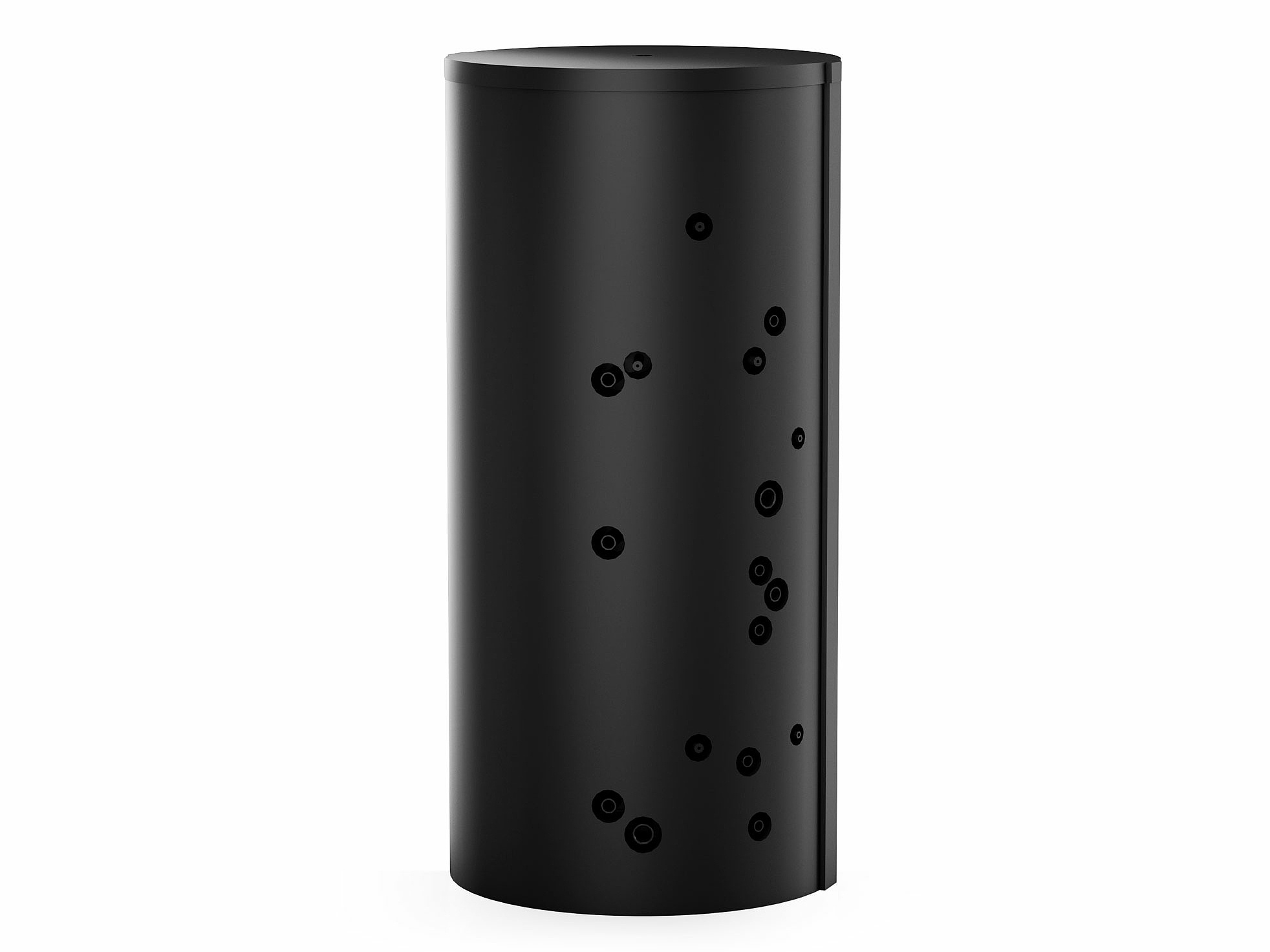

x-buffer flex

Die hochwertige, 130 mm dicke, 2-Schichtdämmung aus 110 mm EPS und 20 mm Vlies reduziert die Speicherverluste auf ein Minimum. Aufgrund des geringen Kipp- und Türstockmaßes und der optimal aufeinander abgestimmten Systemkomponenten wird eine einfache, schnelle und fehlerfreie Montage sichergestellt.

Der Schichtenpufferspeicher überzeugt durch ein modernes Design und eine schnelle und selbsterklärende, fehlerfreie Montage des Hydromoduls.

Speichervolumen von 620 bis 1.300 Liter
Anschlüsse für weitere Wärmeerzeuger, Solareinbindung und Zubehör vorhanden
Platzsparende Kombilösung für Heizungswärme und Warmwasser
Übersichtlicher Aufbau, schnelle und einfachste Installation
Alle elektrischen Bauteile komplett vorverdrahtet
Bauseitige flexible Leitungsführung
Ideal für Betrieb mit Wärmepumpen
Flexible Aufstellung links oder rechts an der Wand möglich
Alle mitgelieferten Rohre zwischen Speicher & Hydraulikttower können schnell flachdichtend montiert werden
Wartung ausschließlich von vorne

Der Wärmespeicher wurde speziell für den Einsatz mit Wärmepumpen entwickelt - für Warmwasser und Heizung

Weitere Vorteile

5 Jahre Systemgarantie

Endlich ist das neue KERMI Wärmesystem installiert. Oder die KERMI Lüftung. Der Behaglichkeit im Hause steht nichts mehr im Weg. Mit unserer 5-Jahre-Systemgarantie stellen wir für Sie die Qualität unserer Produkte und unser Leistungsversprechen unter Beweis.

Mehr erfahren

Weitere Produkte

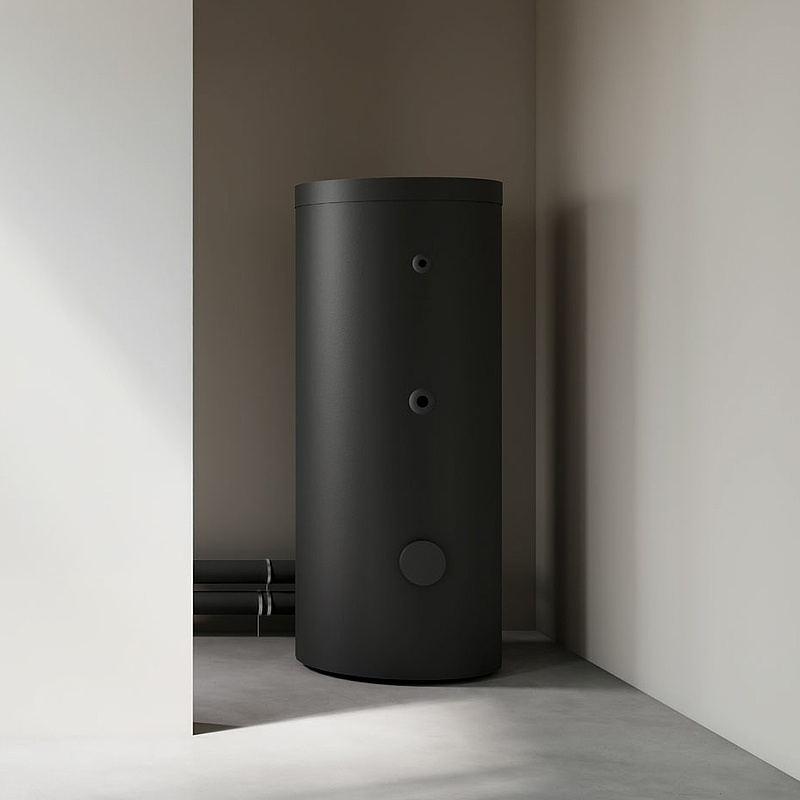

x-buffer fresh Wärmespeicher von KERMI — x-buffer^® fresh

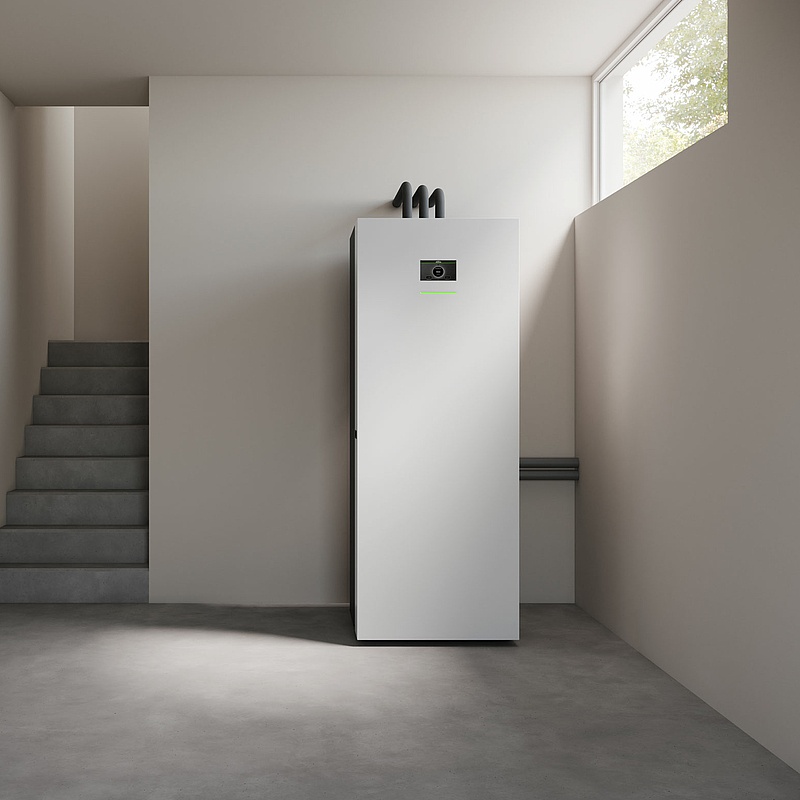

KERMI Wärmespeicher x-buffer_combi pro — x-buffer^® combi pro

Wärmespeicher x-buffer_flex mit Hydromodul pro von KERMI — x-buffer^® flex pipe

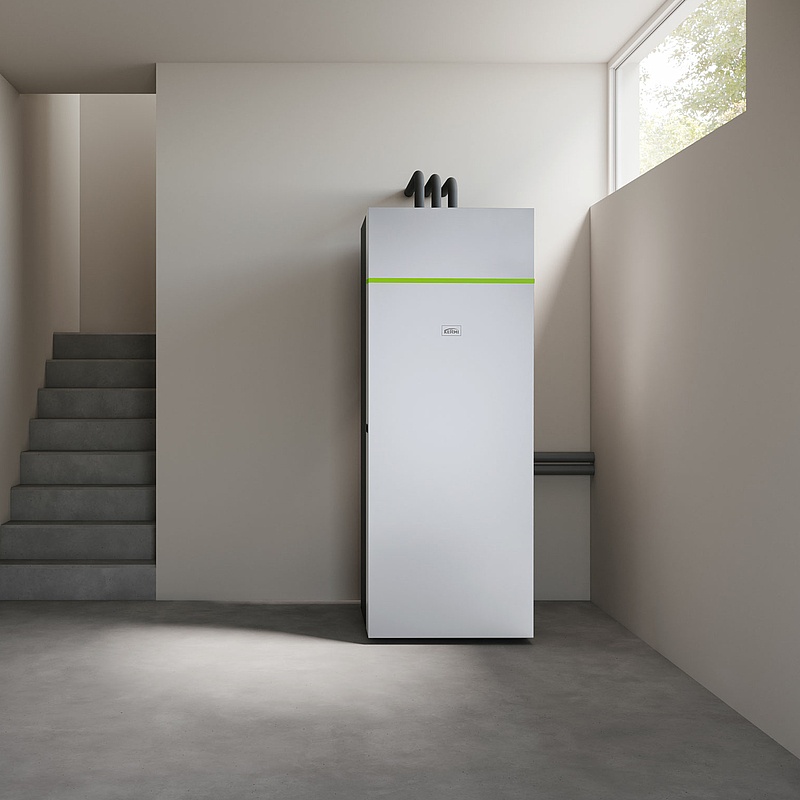

x-buffer combi Puffer- und Warmwasserspeicher von KERMI — x-buffer^® combi

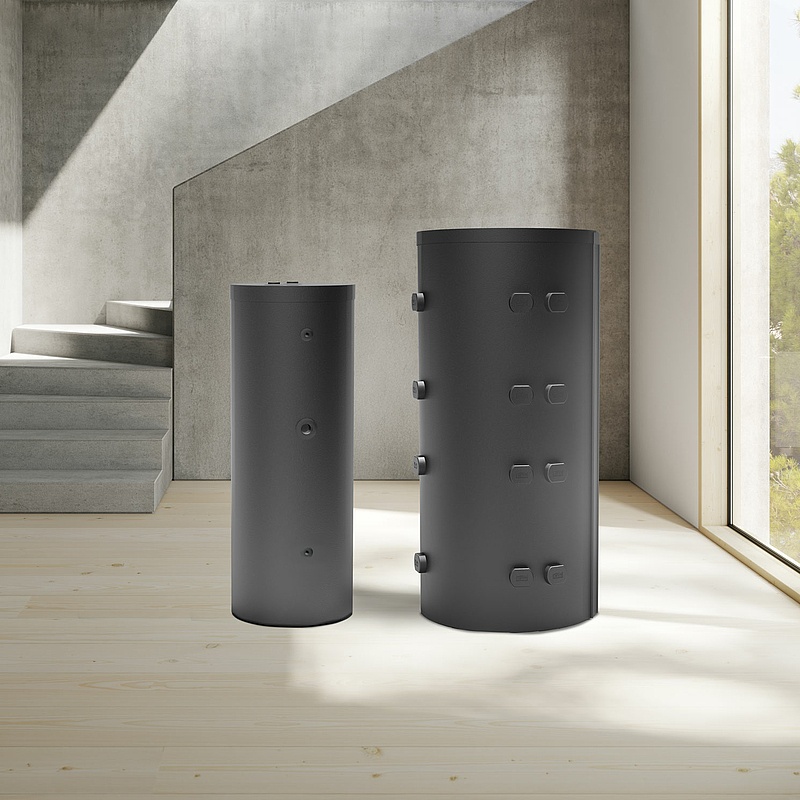

KERMI x-buffer compact und x-buffer cool Wärmespeicher — x-buffer^® compact

Montagevideo

Das spezielle Einschichgtungsverfahren garantiert die optimale Einlagerung unterschiedlich temperierter Wasserschichten im KERMI x-buffer Schichtenpufferspeicher.

Eine Verwirbelung kalter und warmer Wassermengen ist bei diesem zum Patent angemeldeten Verfahren nahezu ausgeschlossen. Das in den Speicher langsam einströmende Wasser kann, je nach Temperatur, aufsteigen oder absinken. Dies minimiert zusammen mit einer hochwertigen Rundumdämmung Energieverluste deutlich.

Das innovative Gehäusedesign des x-buffer Schichtenpufferspeichers macht die Speichereinheit zur platzsparenden Alternative.

Das System nimmt nicht mehr Platz als ein konventioneller Heizungstank ein. Dank einer besonderen Bodenkonstruktion ist das Kippmaß (Diagonale) kaum höher als die Aufstellhöhe. Damit unterscheidet sich der x-buffer Schichtenpufferspeicher auch äußerlich von herkömmlichen Speichermodellen und eignet sich bestens für niedrige Raumhöhen in Bestandsbauten. Durch die intelligente Anordnung der Anschlüsse passt der x-buffer zudem auch durch schmale Türen.

Zubehör

Frischwasserstation

Die Frischwasserstation für die Wandmontage steht in 4 verschiedenen Ausführung zur Verfügung.

Die elektronisch geregelte Warmwasserbereitung erfolgt im Durchlaufprinzip, so dass eine möglichst hygienische und bedarfsgerechte Warmwassererwärmung sichergestellt wird.

Die drehzahlgeregelte Ladepumpe regelt die eingestellte Zapftemperatur schnell und effizient.

Die Modbus-Schnittstelle zur direkten Kommunikation mit dem KERMI^® x-center^® Regler gewährleistet höchsten Bedienkomfort über die Wärmepumpenregelung - optional können bis zu 4 Frischwasserstationen in einer Kaskade kombiniert werden

Frischwasserstation Kaskadenset

Um eine zusätzliche Frischwasserstation einzubinden, ist je ein Kaskadenset nötig.

Es können in Summe maximal vier Frischwasserstationen kombiniert werden.

Für die Installation einer FriWa-Kaskade wird als Master eine Frischwasserstation mit Zirkulation verwendet, jede weitere Slave Station wird ohne Zirkulation ausgeführt.

Speicherladegruppe

Die Speicherladegruppe für die Wandmontage steht in verschiedenen Ausführungen zur Verfügung.

Die integrierte Speicherladepumpe ist drehzahlgeregelt (PWM), damit die Beladung durch die modulierende x-change dynamic (pro) Wärmepumpenbaureihe in jedem Betriebszustand effizient und bedarfsgerecht erfolgen kann.

Die Bauteile sind bereits auf einer Plattform vormontiert und auch die Dämmung ist bereits enthalten.

Heizkreisgruppe

Die Heizkreisgruppe "ungemischter Heizkreis" besteht aus einer Umwälzpumpe (Förderhöhe 6 m oder 9 m) und den entsprechenden Absperrorganen.

Die Heizkreisgruppe "gemischter Heizkreis" verfügt zusätzlich über einen Mischer.

Diese Bauteile sind bereits auf einer Plattform vormontiert und auch die Dämmung ist bereits enthalten.
